Арматура для водозаборных скважин АВС 5х14(21)х324(426) Нефтяное оборудование

Назначение: Арматура водозаборных скважин (далее по тексту арматура) предназначена для герметизации устья водозаборных скважин, подвески колонны подъемных труб со скважинным оборудованием, а также для проведения необходимых технологических операций, контроля и регулирования режима эксплуатации скважин

Исполнение: Арматура предназначена для работы в умеренном и холодном (район I2-П5) макроклиматических районах по ГОСТ 16350. Категория исполнения УХЛ по ГОСТ 15150. Категория размещения 1 по ГОСТ 15150.

Поставка: Оборудование поставляется с защитным покрытием и комплектом ЗИП. Арматура поставляется с эксплуатационной документацией, содержащей описание конструкции, методику монтажа, правила эксплуатации, акт гидростатических испытаний на предприятии-изготовителе. По требованию заказчика готовы поставлять сервисный инструмент и любые другие запасные части, необходимые для эксплуатации арматуры в течение 15 лет с последующей оценкой состояния арматуры с возможным продлением срока эксплуатации.

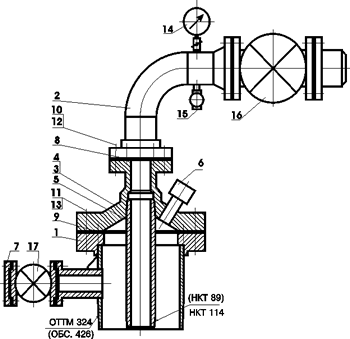

АВС 65х14(21)х324(426)

1. Корпус
2. Колено
3. Планшайба
4. Табличка
5. Патрубок
6. Кабельный ввод
7. Фланец глухой
8. Кольцо Ø 107,9
9. Кольцо
10. Шпилька М20х140
11. Шпилька М30х180
12. Гайка М20
13. Гайка М30
14. Манометр
15. Пробоотборник
16. Задвижка
17. Задвижка

АВС 65х14(21)х324(426)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный проход ствола, мм

65

Условный проход боковых отводов, мм

50

Рабочее давление, МПа

14(21)

Условный диаметр подъемных труб подвешиваемых к планшайбе, мм

89(114)

Количество подвешиваемых колонн, шт

1

Запорное устройство

бокового отвода

ЗКЛ 13004-050

ствола

ЗМ 65х14(ЗМС 65х21)

Управление арматурой

ручное

Скважинная среда

продукция водозаборных скважин с содержанием механических
примесей до 0,25 г/л, суммарным содержанием сероводородаи углекислого газа по объему до 0,003%

Температура скважинной среды, °С

не более 120

Установленный срок службы

15 лет

ГАБАРИТНЫЕ РАЗМЕРЫ

Высота, мм

1060

Ширина, мм

500

Длина, мм

1240

Масса, кг

не более 400
