Обратные клапаны КОБМ для бурильных колонн Нефтяное оборудование

 Обратные клапаны КОБМ для бурильных колонн



НАЗНАЧЕНИЕ:
Обратные клапаны КОБМ для бурильных колонн служат для предотвращения зашламовывания забойных двигателей, изливов и выбросов промывочной жидкости при наращивании бурильных труб во время разбуривания цементных мостов. Клапаны обладают простотой конструкции, повышенными надежностью и ресурсом работы за счет применения складывающейся упругой антивибрационной конусной манжеты и отсутствия склонных к поломкам пружин сжатия.

ОПИСАНИЕ:

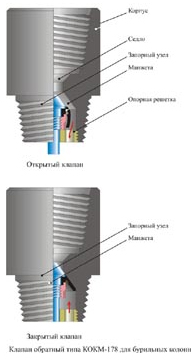

Клапаны обратные конусно-манжетные (КОБМ) состоят из корпуса с коническим седлом, конического запорного узла с упругой конической складывающейся манжетой, опорной направляющей решетки.



ПРЕИМУЩЕСТВА ПЕРЕД АНАЛОГИЧНЫМИ КЛАПАНАМИ:
Высокая надежность, более длительный ресурс работы за счет простоты конструкции, применения складывающейся упругой антивибрационной манжеты и отсутствия традиционных склонных к поломкам пружин сжатия.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Допустимое давление на клапан при запирании, МПа 35
Пробное давление, МПа, не менее 70



Обозначение клапанов

Наружный диаметр,
мм

Длина,
мм

Присоединительная резьба

Масса,
кг

ниппель

муфта

КОБМ-73.НКТ-60/60

КОБМ-80.З-66/66

КОБМ-95.НКТ-73/73

КОБМ-95.З-73/73

КОБМ-95.З-76/76

КОБМ-105.З-88/88

КОБМ-108.З-86/86

КОБМ-108.З-88/88

КОБМ-120.З-102/102

КОБМ-127.З-102/102

КОБМ-133.З-108/108

КОБМ-146.З-122/122

КОБМ-155.З-133/133

КОБМ-165.З-133/133

КОБМ-178.З-147/147

КОБМ-195.З-147/171

73

80

95

95

95

105

108

108

120

127

133

146

155

165

178

195

180

210

180

215

215

230

230

230

250

250

280

280

280

280

310

365

НКТ-60

З-66

НКТ-73

З-73

З-76

З-88

З-86

З-88

З-102

З-102

З-108

З-122

З-133

З-133

З-147

З-147

НКТ-60

З-66

НКТ-73

З-73

З-76

З-88

З-86

З-88
З-102

З-102

З-108

З-122

З-133

З-133

З-147

З-171

5

5,5

5,5

6

6

11

11

11

14

15

16

17

21

23

30

49

По желанию заказчика может быть изготовлен любой типоразмер клапана
