Пакеры
 |
ПАКЕР МЕХАНИЧЕСКИЙ 2 ПВМ
Пакер механический типа 2ПВМ предназначен для уплотнения колонны насосно- компрессорных и бурильных труб в обсадной колонне скважины при проведении операций по воздействию на пласт во всех макроклиматических районах по ГОСТ 16350-80.ТУ 26-16-246-88 |
Технические характеристики
|
2ПВМ-118-50 |
2ПВМ-122-50 |
2ПВМ-136-50 |
2ПВМ-140-50 |
| Наружний диаметр, мм |
118 |
122 |
136 |
140 |
| Максимальный перепад давления, мПа |
50 |
50 |
50 |
50 |
| Максимальное осевое усилие, кН |
|
|
|
|
| -посадки пакера |
150 |
150 |
150 |
150 |
| -освобождения пакера |
80 |
80 |
80 |
80 |
| Диаметр проходного отверстия, мм |
50 |
50 |
60 |
60 |
| Максимальная температура рабочей среды, 0С |
150 |
150 |
150 |
150 |
| Максимальный внутренний диаметр эксплуатационных колонн, мм |
127.1 |
130.7 |
144.1 |
147.1 |
| Условный диаметр обсадных труб, мм |
146 |
146 |
168 |
168 |
| Габаритные размеры (диаметр х длина), мм |
133х725 |
133х725 |
147х740 |
150х740 |
| Масса пакера, кг |
25 |
26 |
32 |
34 |
| Масса полного комплекта, кг |
29 |
31 |
37 |
39 |
 |
ПАКЕР МЕХАНИЧЕСКИЙ 3 ПВМ
Пакер механический типа 3ПВМ предназначен для уплотнения колонны насосно- компрессорных и бурильных труб в обсадной колонне скважины при проведении операций по воздействию на пласт во всех макроклиматических районах по ГОСТ 16350-80. ТУ 26-16-246-88. |
Технические характеристики
|
3ПВМ-118-50 |
3ПВМ-122-50 |
3ПВМ-136-50 |
3ПВМ-140-50 |
| Наружний диаметр, мм |
118 |
122 |
136 |
140 |
| Максимальный перепад давления, мПа |
50 |
50 |
50 |
50 |
| Максимальное осевое усилие, кН |
|
|
|
|
| -посадки пакера |
150 |
150 |
150 |
150 |
| -освобождения пакера |
80 |
80 |
80 |
80 |
| Диаметр проходного отверстия, мм |
48 |
48 |
59 |
59 |
| Максимальная температура рабочей среды, 0С |
150 |
150 |
150 |
150 |
| Максимальный внутренний диаметр эксплуатационных колонн, мм |
127.1 |
130.7 |
144.1 |
147.1 |
| Условный диаметр обсадных труб, мм |
146 |
146 |
168 |
168 |
| Габаритные размеры (диаметр х длина), мм |
140х910 |
140х910 |
160х956 |
160х956 |
| Масса пакера, кг |
28 |
28.5 |
35 |
35.5 |
| Масса полного комплекта, кг |
32.5 |
33 |
41 |
41.5 |
|
ПАКЕР МЕХАНИЧЕСКИЙ 4 ПВМ
Пакер механический типа 4ПВМ предназначен для уплотнения колонны насосно-компрессорных и бурильных труб в обсадной колонне скважины при проведении операций по воздействию на пласт во всех макроклиматических районах по ГОСТ 16350-80.
Пакер 4ПВМ отличается от пакера 3ПВМ наличием шести шлипсов против четырех,а от пакера 2ПВМ двумя резиновыми манжетами против одной, что обеспечивает более надежную посадку в обсадной колонне. |
Технические характеристики
|
4ПВМ-118-50 |
4ПВМ-122-50 |
4ПВМ-136-50 |
4ПВМ-140-50 |
| Наружний диаметр, мм |
118 |
122 |
136 |
140 |
| Максимальный перепад давления, мПа |
50 |
50 |
50 |
50 |
| Максимальное осевое усилие, кН |
|
|
|
|
| -посадки пакера |
150 |
150 |
150 |
150 |
| -освобождения пакера |
80 |
80 |
80 |
80 |
| Диаметр проходного отверстия, мм |
48 |
48 |
59 |
59 |
| Максимальная температура рабочей среды, 0С |
150 |
150 |
150 |
150 |
| Максимальный внутренний диаметр эксплуатационных колонн, мм |
127.1 |
130.7 |
144.1 |
147.1 |
| Условный диаметр обсадных труб, мм |
146 |
146 |
168 |
168 |
| Габаритные размеры (диаметр х длина), мм |
135х840 |
135х840 |
153х875 |
153х875 |
| Масса пакера, кг |
27 |
27.5 |
4 |
34.5 |
| Масса полного комплекта, кг |
31.1 |
31.6 |
37.7 |
38.2 |
ПАКЕР ДЛЯ ГИДРОРАЗРЫВА ПЛАСТА (ГРП)
Пакер на 100 МПа механический с увеличенным проходным каналом осевой установки ПРО-ЯМО3-ЯГ3(Ф), поворотной установки ПРО-ЯМ3-ЯГ3(Ф)
Предназначены для герметичного разобщения интервалов ствола обсадной колонны и защиты ее от динамического воздействия рабочей среды в процессе проведения различных технологических операций.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- для проведения ГРП и большеобъемного ГРП;
- для проведения опрессовки обсадной колонны и поиска негерметичности;
- для кислотной обработки пласта под давлением и других технологических операций.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

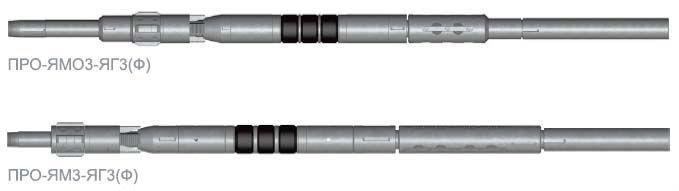

Пакер ПРО-ЯМО3-ЯГ3(Ф) устанавливается в скважине механически, путем осевых перемещений колонны труб (не требует вращения НКТ), приводится в транспортное положение натяжением колонны труб; пакер ПРО-ЯМ3-ЯГ3(Ф) устанавливается в скважине механически, вращением колонны труб вправо на 1/4 оборота с одновременным перемещением вниз, приводится в транспортное положение натяжением колонн труб; для удерживания пакера от перемещения вверх служит верхнее гидравлическое заякоривающее устройство, которое приводится в действие после пакеровки скважины путем создания внутритрубного давления; оборудование многократного действия за одну СПО; высокая ремонтопригодность.
| Шифр |
Обсадная колонна |
Наружный диаметр, мм |
Диаметр проходного канала, мм, не более |
Длина, мм, не более |
Масса, кг, не более |
Присоединительная резьба гладких НКТ, ГОСТ 633-80 |
| Условный диаметр, мм |
Толщина стенок, мм |
Верх (муфта) |
Низ (ниппель) |
| ПРО-ЯМОЗ-ЯГЗ(Ф)-114 |
140 |
8-10 |
114 |
53 |
2898 |
104 |
73 |
| ПРО-ЯМОЗ-ЯГЗ(Ф)-116 |
140 |
7-9 |
116 |
107 |
| 146 |
10-12 |
| ПРО-ЯМОЗ-ЯГЗ(Ф)-118 |
140 |
7-8 |
118 |
111 |
| 146 |
9,5-11 |
| ПРО-ЯМОЗ-ЯГЗ(Ф)-122 |
146 |
6,5-9,5 |
122 |
115 |
| ПРО-ЯМЗ-ЯГЗ(Ф)-114 |
140 |
8-10 |
144 |
2173 |
88 |
| ПРО-ЯМЗ-ЯГЗ(Ф)-116 |
140 |
7-9 |
116 |
90 |
| 146 |
10-12 |
| ПРО-ЯМЗ-ЯГЗ(Ф)-118 |
140 |
7-8 |
118 |
94 |
| 146 |
9,5-11 |
| ПРО-ЯМЗ-ЯГЗ(Ф)-122 |
146 |
6,5-9,5 |
122 |
102 |
ПАКЕР ДЛЯ ПОДДЕРЖАНИЯ ПЛАСТОВОГО ДАВЛЕНИЯ (ППД)

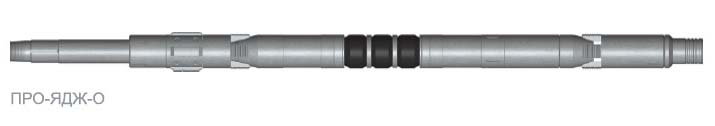

Пакер механический двухстороннего действия осевой установки ПРО-ЯДЖ-О (на 35 МПа)
Предназначен для герметичного длительного разобщения интервалов ствола обсадной колонны нагнетательной скважины и защиты ее от динамического воздействия закачиваемой воды.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- для установки в нагнетательных скважинах;
- для длительной автономной (без связи с НКТ) изоляции требуемого к разобщению участка эксплуатационной колонны;
- для использования в многопакерных компоновках.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Пакер устанавливается в скважине механически, путем осевых перемещений колонны труб (не требует вращения НКТ), приводится в транспортное положение натяжением колонны труб; оборудование многократного действия за одну СПО; простота конструкции и обслуживания.
| Шифр |
Обсадная колонна |
Наружный диаметр, мм |
Диаметр проходного канала, мм, не более |
Длина, мм, не более |
Масса, кг, не более |
Присоединительная резьба гладких НКТ, ГОСТ 633-80 |
| Условный диаметр, мм |
Толщина стенок, мм |
Верх (муфта) |
Низ (ниппель) |
| ПРО-ЯДЖ-O-114 |
140 |
7-10,5 |
114 |
50 |
2400 |
90 |
73 |
60 |
| 146 |
10-12 |
| ПРО-ЯДЖ-O-118 |
140 |
6-8 |
118 |
93 |
| 146 |
9-11 |
| ПРО-ЯДЖ-O-122 |
146 |
6,5-9 |
122 |
96 |
| ПРО-ЯДЖ-O-140 |
168 |
8-11 |
140 |
62 |
2459 |
100 |
89 |
73 |
| 178 |
13,7-15,0 |
| ПРО-ЯДЖ-O-142 |
168 |
7,3-8,9 |
142 |
110 |
| 178 |
12,7-15,0 |
| ПРО-ЯДЖ-O-145 |
168 |
7,3-8,0 |
145 |
2487 |
120 |
| 178 |
11,5-12,7 |
| ПРО-ЯДЖ-O-152 |
178 |
6,9-10,4 |
152 |
2490 |
130 |
| ПРО-ЯДЖ-O-182 |
219 |
7,7-14,2 |
182 |
80 |
2760 |
275 |
114 |
| ПРО-ЯДЖ-O-204 |
245 |
9-15 |
204 |
90 |
2350 |
261 |
114 |
ПАКЕР ДЛЯ ПОДДЕРЖАНИЯ ПЛАСТОВОГО ДАВЛЕНИЯ (ППД)

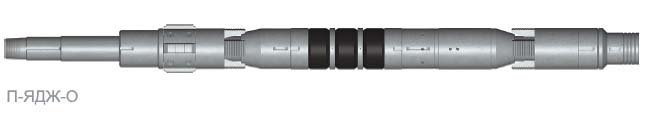

Пакер механический двухстороннего действия осевой установки П-ЯДЖ-О (на 25 МПа)
Предназначен для герметичного длительного разобщения интервалов ствола обсадной колонны нагнетательной скважины и защиты ее от динамического воздействия закачиваемой воды.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- для установки в нагнетательных и эксплуатационных скважинах;
- для длительной автономной (без связи с НКТ) изоляции требуемого к разобщению участка эксплуатационной колонны;
- для использования в многопакерных компоновках.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Пакер устанавливается в скважине механически, путем осевых перемещений колонны труб (не требует вращения НКТ), приводится в транспортное положение натяжением колонны труб; оборудование многократного действия за одну СПО; простота конструкции и обслуживания.
| Шифр |
Обсадная колонна |
Наружный диаметр, мм |
Диаметр проходного канала, мм, не более |
Длина, мм, не более |
Масса, кг, не более |
Присоединительная резьба гладких НКТ, ГОСТ 633-80 |
| Условный диаметр, мм |
Толщина стенок, мм |
Верх (муфта) |
Низ (ниппель) |
| П-ЯДЖ-О-114 |
140 |
7-10,5 |
114 |
50 |
2110 |
74 |
73 |
60 |
| 146 |
10-12 |
| П-ЯДЖ-О-118 |
140 |
6-8 |
118 |
81 |
| 146 |
9-11 |
| П-ЯДЖ-O-122 |
146 |
6,5-9 |
122 |
86 |
| П-ЯДЖ-O-140 |
168 |
8-11 |
140 |
62 |
2155 |
102 |
89 |
73 |
| 178 |
13,7-15,0 |
| П-ЯДЖ-O-142 |
168 |
7,3-8,9 |
142 |
105 |
| 178 |
12,7-15,0 |
| П-ЯДЖ-O-145 |
168 |
7,3-8,0 |
145 |
2178 |
115 |
| 178 |
11,5-12,7 |
| П-ЯДЖ-O-152 |
178 |
6,9-10,4 |
152 |
2490 |
160 |
| П-ЯДЖ-O-182 |
219 |
7,7-14,2 |
182 |
80 |
2620 |
270 |
114 |
| П-ЯДЖ-O-204 |
245 |
9-15 |
204 |
90 |
2650 |
281 |
114 |
ПАКЕРЫ ДЛЯ ЭКСПЛУАТАЦИИ И ПРОВЕДЕНИЯ ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ

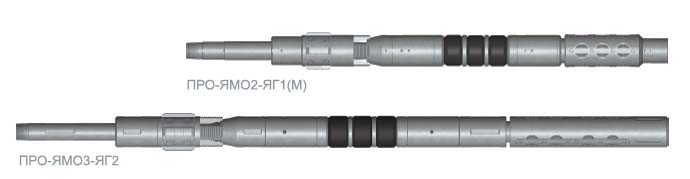

Пакеры на 100 МПа с механической осевой установкой ПРО-ЯМО2-ЯГ1(М), ПРО-ЯМО3-ЯГ2, ПРО-ЯМО3-ЯГ3(М)
Предназначены для герметичного разобщения интервалов ствола обсадной колонны и защиты ее от динамического воздействия рабочей среды в процессе проведения различных технологических операций.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- для проведения ГРП;
- для проведения опрессовки обсадной колонны и поиска негерметичности;
- для кислотной обработки пласта под давлением;
- для проведения ремонтно-изоляционных работ и других технологических операций;
- для установки в нагнетательных и эксплуатационных скважинах.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Пакер устанавливается в скважине механически, путем осевых перемещений колонны труб (не требует вращения насосно-компрессорных труб (НКТ)), приводится в транспортное положение натяжением колонны труб; для удерживания пакера от перемещения вверх служит верхнее гидравлическое заякоривающее устройство, которое приводится в действие созданием внутритрубного давления; оборудование многократного действия за одну СПО; высокая ремонтопригодность.
| Шифр |
Обсадная колонна |
Максимальный перепад давления на пакер, МПа |
Наружный диаметр, мм |
Диаметр проходного канала, мм, не более |
Длина, мм, не более |
Масса, кг, не более |
Присоединительная резьба гладких НКТ, ГОСТ 633-80 |
| Условный диаметр, мм |
Толщина стенок, мм |
Верх (муфта) |
Низ (ниппель) |
| ПРО-ЯМОЗ-ЯГ2-82 |
102 |
5,5-7 |
100 |
82 |
34 |
2000 |
49 |
60 |
48 |
| ПРО-ЯМОЗ-ЯГ2-88 |
114 |
8,6-10,2 |
88 |
2079 |
53 |
| ПРО-ЯМОЗ-ЯГ2-92 |
114 |
6,4-7,4 |
92 |
57 |
| ПРО-ЯМОЗ-ЯГ2-100 |
127 |
9,2-10,7 |
100 |
40 |
2240 |
78 |
| ПРО-ЯМОЗ-ЯГ2-104 |
127 |
6,4-7,5 |
104 |
85 |
| ПРО-ЯМО2-ЯГ1(М)-112 |
140 |
9-11 |
112 |
46 |
2208 |
91 |
73 |
60 |
| 146 |
12 |
| ПРО-ЯМО2-ЯГ1(М)-114 |
140 |
8-10 |
114 |
92 |
| ПРО-ЯМО2-ЯГ1(М)-116 |
140 |
7-9 |
116 |
93 |
| 146 |
10-12 |
| ПРО-ЯМО2-ЯГ1(М)-118 |
140 |
7,8 |
118 |
96 |
| 146 |
9-11 |
| ПРО-ЯМО2-ЯГ1(М)-122 |
146 |
6,5-9 |
122 |
98 |
| ПРО-ЯМО2-ЯГ1(М)-136 |
168 |
10-12 |
136 |
58 |
2280 |
132 |
89 |
73 |
| ПРО-ЯМО2-ЯГ1(М)-142 |
168 |
7-9 |
142 |
139 |
| ПРО-ЯМО2-ЯГ1(М)-145 |
178 |
7-14 |
60 |
145 |
2398 |
165 |
| ПРО-ЯМО2-ЯГ1(М)-158 |
194 |
7-14 |
50 |
158 |
66 |
2507 |
204 |
102 |
89 |
| ПРО-ЯМО2-ЯГ1(М)-182 |
219 |
7,7-14,2 |
40 |
182 |
80 |
2540 |
264 |
114 |
| ПРО-ЯМО2-ЯГ1(М)-204 |
245 |
9-15 |
204 |
90 |
2550 |
323 |
| ПРО-ЯМОЗ-ЯГЗ(М)-114 |
140 |
8-10 |
100 |
114 |
59 |
2250 |
82,2 |
73 |
| ПРО-ЯМОЗ-ЯГЗ(М)-116 |
140 |
7-9 |
116 |
84 |
| 146 |
10-12 |
| ПРО-ЯМОЗ-ЯГЗ(М)-118 |
140 |
7-8 |
118 |
85 |
| 146 |
9-11 |
| ПРО-ЯМОЗ-ЯГЗ(М)-122 |
146 |
6,5-9 |
122 |
88,8 |
ПАКЕРЫ ДЛЯ ЭКСПЛУАТАЦИИ И ПРОВЕДЕНИЯ ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ

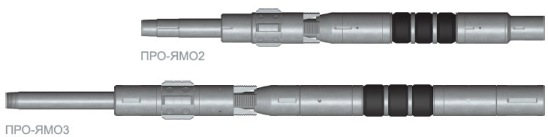

Пакер механический осевой установки ПРО-ЯМО2, ПРО-ЯМО3
Предназначены для герметичного разобщения интервалов ствола обсадной колонны и защиты ее от динамического воздействия рабочей среды в процессе проведения различных технологических операций.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- для освоения и эксплуатации нефтяных, газовых и нагнетательных скважин;
- для проведения опрессовки обсадной колонны и поиска негерметичности;
- для кислотной обработки пластов под давлением;
- для проведения ремонтно-изоляционных работ и других технологических операций.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Пакер устанавливается в скважине механически, путем осевых перемещений колонны труб (не требует вращения НКТ), приводится в транспортное положение натяжением колонны труб; оборудование многократного действия за одну СПО; высокая ремонтопригодность.
| Шифр |
Обсадная колонна |
Максимальный перепад давления на пакер, МПа |
Наружный диаметр, мм |
Диаметр проходного канала, мм, не более |
Длина, мм, не более |
Масса, кг, не более |
Присоединительная резьба гладких НКТ, ГОСТ 633-80 |
| Условный диаметр, мм |
Толщина стенок, мм |
Верх (муфта) |
Низ (ниппель) |
| ПРО-ЯМОЗ-82 |
102 |
5,5-7 |
100 |
82 |
34 |
1532 |
29 |
60 |
48 |
| ПРО-ЯМОЗ-88 |
114 |
8,6-10,2 |
88 |
1611 |
32 |
| ПРО-ЯМОЗ-92 |
114 |
6,4-7,4 |
92 |
35 |
| ПРО-ЯМОЗ-99 |
127 |
7,5-10,7 |
99 |
40 |
1771 |
54 |
| ПРО-ЯМОЗ-104 |
127 |
5,6-7,5 |
104 |
1672 |
56 |
| ПРО-ЯМО2-112 |
140 |
9-11 |
112 |
46 |
1735 |
62 |
73 |
60 |
| 146 |
12 |
| ПРО-ЯМО2-118 |
140 |
7-8 |
118 |
64 |
| 146 |
9-11 |
| ПРО-ЯМО2-122 |
146 |
6,5-9 |
122 |
64 |
| ПРО-ЯМО2-136 |
168 |
10-12 |
136 |
59 |
1814 |
83 |
89 |
73 |
| ПРО-ЯМО2-142 |
168 |
7-9 |
142 |
84 |
| ПРО-ЯМО2-145 |
178 |
7-14 |
60 |
145 |
58 |
1790 |
89 |
| ПРО-ЯМО2-158 |
194 |
7-14 |
50 |
158 |
66 |
1897 |
97 |
102 |
89 |
| ПРО-ЯМО2-182 |
219 |
8-14 |
40 |
182 |
80 |
1925 |
112 |
114 |
| ПРО-ЯМО2-204 |
245 |
9-15 |
204 |
90 |
1935 |
126 |
| ПРО-ЯМОЗ-114 |
140 |
7-10,5 |
100 |
114 |
59 |
1802 |
60 |
73 |
| 146 |
10-12 |
| ПРО-ЯМОЗ-118 |
146 |
6-8 |
116 |
61 |
| 146 |
9-11 |
| ПРО-ЯМОЗ-122 |
146 |
6,5-9 |
122 |
63 |
ПАКЕРЫ ДЛЯ ЭКСПЛУАТАЦИИ И ПРОВЕДЕНИЯ ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ
Пакер-трубодержатель механический двухстороннего действия осевой установки ПРО-ЯТ-О, поворотной установки ПРО-ЯТ (на 35 МПа)
ОБЛАСТЬ ПРИМЕНЕНИЯ
- для многократно повторяющихся технологических операций, связанных с созданием давления и прокачек жидкости со знакопеременным перепадом давления за одну установку пакера;
- для разделения пластов при одновременно-раздельной эксплуатации (ОРЭ) и одновременно-раздельной закачке (ОРЗ);
- для длительной автономной (без связи с НКТ) изоляции требуемого к разобщению участка эксплуатационной колонны;
- для установки в нагнетательных скважинах и других технологических операций на длительный срок, при которых происходит циклический перепад давления на пакер.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

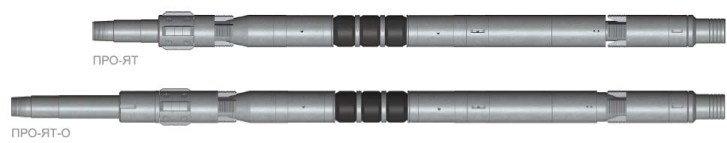

Пакер ПРО-ЯТ-О устанавливается в скважине механически, путем осевых перемещений колонны труб (не требует вращения НКТ), приводится в транспортное положение натяжением колонны труб; пакер ПРО-ЯТ устанавливается в скважине вращением колонны труб вправо на 1/4 оборота с одновременным перемещением вниз, приводится в транспортное положение натяжением колонны труб; устанавливается в скважине с помощью посадочного инструмента ИПМ; оборудование многократного действия за одну СПО; высокая ремонтопригодность.
| Шифр |
Обсадная колонна |
Наружный диаметр, мм |
Диапазон допустимых усилий при натяжении НКТ после посадки пакера, кН, (не более) |
Диаметр проходного канала, мм, не более |
Длина, мм, не более |
Масса, кг, не более |
Присоединительная резьба гладких НКТ, ГОСТ 633-80 |
| Условный диаметр, мм |
Толщина стенок, мм |
Верх (муфта) |
Низ (ниппель) |
| ПРО-ЯТ-О-88 |
114 |
8,6-10,2 |
88 |
до 50 |
34 |
2321 |
58 |
60 |
48 |
| ПРО-ЯТ-О-92 |
6,4-7,4 |
92 |
63 |
| ПРО-ЯТ-О-114 |
140 |
7-10,5 |
114 |
50-120 |
50 |
2690 |
90 |
73 |
60 |
| 146 |
10-12 |
| ПРО-ЯТ-О-118 |
140 |
6-8 |
118 |
97 |
| 146 |
9-11 |
| ПРО-ЯТ-О-122 |
146 |
6,5-9 |
122 |
101 |
| ПРО-ЯТ-О-140 |
168 |
8-11 |
140 |
62 |
2780 |
122 |
89 |
73 |
| 178 |
13,7-15,0 |
| ПРО-ЯТ-О-142 |
168 |
7,3-8,9 |
142 |
125 |
| 178 |
12,7-15,0 |
| ПРО-ЯТ-О-145 |
168 |
7,3-8,0 |
145 |
62 |
2845 |
136 |
89 |
73 |
| 178 |
8,1-12,7 |
| ПРО-ЯТ-114 |
140 |
7-10,5 |
114 |
50 |
2300 |
86 |
73 |
60 |
| 146 |
10-12 |
| ПРО-ЯТ-118 |
140 |
6-8 |
118 |
91 |
| 146 |
9-11 |
| ПРО-ЯТ-122 |
146 |
6,5-9 |
122 |
96 |
| ПРО-ЯТ-140 |
168 |
8-11 |
140 |
62 |
2315 |
110 |
89 |
73 |
| 178 |
13,7-15,0 |
| ПРО-ЯТ-142 |
168 |
7,3-8,9 |
142 |
113 |
| 178 |
12,7-15,0 |
| ПРО-ЯТ-145 |
168 |
7,3-8,0 |
145 |
2460 |
116 |
| 178 |
8,1-12,7 |
|
|
ПАКЕР ГИДРАВЛИЧЕСКИЙ ПРОХОДНОЙ С МАЛОГАБАРИТНЫМ КЛАПАННЫМ УЗЛОМ (ПГПМ1)
Пакер типа ПГПМ1 предназначен для повышения качества изоляции продуктивных пластов при креплении скважин с целью предотвращения межпластовых перетоков и затрубных проявлений пластовых флюидов в период твердения цементного раствора, освоения и эксплуатации скважин.
Пакер спускается в скважину в составе обсадной колонны и устанавливается в заданном интервале.
Конструкция пакера ПГПМ1 имеет систему защиты от преждевременного срабатывания повышенной надежности.
Для приведения пакера ПГПМ1 в действие не требуется перепада заколонного и внутриколонного давлений, что значительно расширяет область его применения, т.е. пакер может быть установлен как в верхних интервалах, так и в нецементируемых участках скважины. Кроме того, усовершенствованная конструкция клапанного узла пакера позволяет последовательно, снизу - вверх, приводить в действие несколько пакеров, устанавливаемых на одной обсадной колонне.
Отличительная особенность пакеров ПГПМ1 в наличии системы ремонтно-профилактической допакеровки.
Система приводится в действие при гидравлической опрессовке зацементированной обсадной колонны, позволяет регулировать герметизирующую способность пакера в процессе освоения или подземного ремонта скважины путем дозированного приращения объема жидкости в уплотнительном элементе.
Основные элементы пакера ПГПМ:
- верхний переводник;
- уплотнительный узел;
- узел защиты пакера от преждевременного срабатывания;
- клапанный узел;
- нижний переводник.
|
Технические характеристики
| Показатели |
ПГПМ1-146-1 |
ПГПМ1-168-1 |
| ПГПМ1-146-2 |
ПГПМ1-168-2 |
| Наружный диаметр обсадной колонны, мм |
146 |
168 |
Максимальный перепад давлений между разобщенными зонами
при номинальном коэффициенте пакеровки (1,27), МПа |
15,0/17,5* |
15,0/17,5* |
| Диаметр проходного канала пакера, мм |
124 |
144 |
| Избыточное давление внутри уплотнительного элемента при пакеровке скважины, МПа |
фев.15 |
фев.15 |
| Максимальный коэффициент пакеровки |
1,45 |
1,45 |
| Максимальная рабочая температура, °С |
100/150* |
100/150* |
| Максимальное избыточное давление на корпус пакера, МПа: |
|
|
| - внутреннее |
35 |
35 |
| - наружное |
30 |
30 |
| Максимальная растягивающая нагрузка на корпус пакера, тс |
85 |
95 |
|
|
ПАКЕР ПДМ1
Пакер типа ПДМ1 обеспечивает проведение двухступенчатого цементирования скважин с созданием герметичной перемычки над поглощающим пластом.
Пакер предназначен для двухступенчатого или манжетного цементирования скважины с герметичной изоляцией поглощающих горизонтов или продуктивных пластов от вышерасположенного заколонного пространства скважины.
Рабочая среда, в которой работает пакер в скважине - минерализованная пластовая вода, нефть и газ, тампонажный или буровой раствор с плотностью до 2,4 г/см3, обработанные химическими реагентами. Пакер спускается в скважину в составе обсадной колонны для одноразового использования и работает без обслуживания и ремонта. Пакеры двухступенчатого и манжетного цементирования ПДМ применяются в наклонном и горизонтальном стволе скважины, для ее манжетного цементирования при комплектации соответствующими для этих целей пробками. При заказе оговаривается "Для горизонтальных скважин".
Основные элементы пакера:
1 - верхний переводник;
2 - защитная втулка;
3 - корпус клапана;
4 - верхнее седло;
5 - верхняя втулка;
6 - циркуляционные отверстия;
7 - срезные винты;
8 - нижняя втулка;
9 - нижнее седло;
10 - упорное кольцо;
11 - впускной канал; |
12 - кожух;
13 - кольцевой поршень;
14 - фиксатор;
15 - секционный уплотнительный элемент;
16 - верхний и нижний упоры;
17 - корпус уплотнительного элемента;
18 - нижний переводник;
19 - верхняя (запорная) пробка;
20 - падающая пробка;
21 - нижняя продавочная пробка;
22 - патрубок с упорным кольцом. |
|
|
|
|
|
|
|
|
Технические характеристики
| Параметры |
Шифр изделия
|
| ПДМ-146 |
ПДМ-146-1 ПДМ-146-2 |
ПДМ-168-2 |
ПДМ-168-1 |
ПДМ-168-3 |
| Условный диаметр обсадной колонны, оборудуемой пакером, мм |
146 |
146 |
168 |
168 |
168 |
| Максимальный наружный диаметр пакера, мм |
177+1,25 |
177+1,25 |
200+1,45 |
198+1,45 |
200+1,45 |
| Длина пакера в рабочем положении, мм |
3250 |
3320 |
3250 |
3250 |
3320 |
| Длина пакера в транспортном положении, мм |
3360 |
3430 |
3360 |
3360 |
3430 |
| Масса пакера в рабочем состоянии, кг |
190 |
210 |
220 |
230 |
250 |
| Масса пакера в транспортном состоянии, кг |
230 |
250 |
270 |
280 |
300 |
| Присоединительная резьба по ГОСТ 632-80 |
ОТТМ-146 |
ОТТМ-146 |
ОТТМ-168 |
ОТТМ-168 |
ОТТМ-168 |
 |
ПАКЕР ГИДРАВЛИЧЕСКИЙ ПВ-ЯГ-Н-122-30
Предназначен для защиты эксплуатационных колонн от воздействия закачиваемой жидкости, а также от повышения давления при технологических операциях по воздействию на призабойную зону пласта в процессе эксплуатации нагнетательных, поглощающих и сбросовых скважин.
Обеспечивает работу в обсадных колоннах с условным диаметром 146 мм.
Пакер возможно устанавливать в любом интервале эксплуатационной колонны.
Установка и снятие пакера осуществляется без вращения колонны насосно-компрессорных труб. |
Технические характеристики
| Технические условия |
ПВ-ЯГ-Н-122-30 ТУ |
| Давление рабочее максимальное, кПа |
30 |
| Температура рабочей среды, не более, °С |
100 |
| Диаметр проходного сечения ствола пакера, не менее, мм |
50 |
| Диаметр наружных поверхностей металлических деталей, не более, мм |
122 |
| Длина, мм |
1500 |
 |
ПАКЕР ГИДРАВЛИЧЕСКИЙ ПГМ-195
Предназначен для установки в необсаженных нефтяных и газовых скважинах при исследовании и изоляции зон поглощения. Состоит из 3-х основных узлов: якорного, уплотнительного и штуцерного. |
Расшифровка обозначения:
П - пакер многократного использования;
ГМ - способ посадки пакера - гидромеханический;
195 - наружный диаметр пакера, мм;
16 - максимальный перепад давления, воспринимаемый пакером, МПа.
Технические характеристики
| Технические условия |
ТУ 3661-064-07538145-97 |
| Перепад давления, воспринимаемый пакером, максимальный, кгс/см² (МПа): |
160 (16) |
| Перепад давления при запакеровке, МПа |
2...3 |
| Осевая нагрузка на резиновый уплотнительный элемент при запакеровке, не менее, кН |
120 |
| Среда рабочая |
вода, глинистый и цементный растворы |
| Температура рабочей среды, не более, °С |
120 |
| Диаметр проходного сечения ствола пакера, не менее, мм |
80 |
| Диаметр плашек в транспортном положении, не более, мм |
193 |
| Выход плашек в рабочее положение, не менее, мм |
230 |
| Резьба присоединительная: |
3-147 ГОСТ 5286-75 |
| Габаритные размеры, мм: |
|
| - наружный диаметр |
195 |
| - длина |
2260 |
| Масса, кг |
172 |
| Масса полного комплекта, не более, кг |
198 |
 |
ПАКЕР РАЗБУРИВАЕМЫЙ СМЕННЫЙ ПРС-195
Применяется в качестве уплотнителя для разобщения затрубного пространства от зон поглощения при изоляции этих зон в скважинах диаметром 216 мм. Используется совместно с гидравлической головкой от комплекта пакера ПРМ-195 вместо сменного пакера ПРМ-195.040-01. Для обеспечения возможности применения пакера с открытым каналом, пакер комплектуется седлом ПРС-195.009 и пробкой ПРС-195.100 для глушения канала ствола пакера после тампонирования скважины.
Расшифровка обозначения:
П - пакер;
Р - разбуриваемый;
С - сменный;
195 - наружный диаметр пакера, мм.
|
Технические характеристики
| Среда рабочая |
вода, глинистый и цементный растворы |
| Диаметр проходного сечения ствола пакера, не менее, мм |
95 |
| Диаметр проходного сечения седла, мм |
70 |
| Наружный диаметр манжеты, мм |
195 |
| Резьба присоединительная: |
для свинчивания с гидроголовкой трапециадальная левая Tr 100х5LH по ГОСТ9484-81 |
| Давление внутри ствола при запакеровке пакера с заглушенным каналом ствола: |
|
| - максимальное, кгс/см² |
90 |
| - минимальное, кгс/см² |
75 |
| Диаметр скважины, мм: |
|
| - максимальный |
224 |
| - номинальный |
216 |
| Климатическое исполнение |
УХЛ2 |
| Габаритные размеры, мм: |
|
| - наружный диаметр |
200 |
| - длина |
692 |
| Масса, кг |
31 |
ИЗВЛЕКАЕМЫЙ ПАКЕР ПГЕ-1
Извлекаемый пакер ПГЕ-1 является полнопроходным, высокоэффективным, компрессионно устанавливаемым пакером: он используется для тампонажных работ, кислотной обработки, гидравлического разрыва пласта или испытания скважин. Пакер оснащен башмаками якоря плунжерного типа, трехэлементной системой пакеровки и внутренним перепускным клапаном большого диаметра для надежной и безаварийной эксплуатации. Пакер ПГЕ-1 может быть спущен самостоятельно или с извлекаемой мостовой пробкой. Во время проведения ремонтных работ в условиях высокого давления, пакер удерживается в месте посадки при помощи интегральной гидравлической системы зацепляющихся шлицов. Необходимое для работы системы давление отбирается не прямо из насосно-компрессорных труб, а из-под уплотняющих элементов, что предотвращает засорение ее шламом и цементом. Пакер ПГЕ-1 имеет интегральную перепускную систему, позволяющую компенсировать разность давления в пакере в момент его извлечения и обеспечивающую защиту гидравлических шлицов во время работы, а также более легкую циркуляцию, имеет автоматический замок для посадки и реализации его в транспортное положение в скважинах. Пакер может эксплуатироваться как в режиме “по часовой стрелке”, так и “против”.
Технические характеристики
| Обозначение |
Наружный диаметр колонны, мм |
Внутренний диаметр колонны, мм |
Наружный диаметр пакера, мм |
Наружный диаметр калибрующих колец, мм |
Присоединительные резьбы по ГОСТ 633-80 |
| ПГЕ-1-104 |
114,3 |
103,9 |
95,3 |
96,5 |
В60 |
| ПГЕ-1-116 |
127 |
115,8 |
101,6 |
108 |
В60 |
| ПГЕ-1-128 |
139,7 |
128,1 |
114,3 |
120,1 |
В60 |
| ПГЕ-1-132 |
146,1 |
132 |
114,3 |
120,5 |
В60 |
| ПГЕ-1-154 |
168,3 |
153,6 |
141,2 |
143,7 |
В73 |
| ПГЕ-1-166 |
177,8 |
166,1 |
146,1 |
158,2 |
В73 |
| ПГЕ-1-178 |
193,7 |
178,4 |
158,8 |
168,3 |
В73 |
| ПГЕ-1-228 |
244,5 |
228,6 |
206,2 |
215,9 |
В89 |
| ПГЕ-1-322 |
339,7 |
322,9 |
295,2 |
307,8 |
В114 |
ПАКЕР ПРОБКА ППМ2
Пакер-пробка ППМ2 предназначена для изоляции межколонного пространства в эксплуатационных колоннах диаметром 140 и 146 мм с целью освоения нижележащего газоносного, нефтегазоносного или нефтеносного пласта с последующей изоляцией его от вышележащих продуктивных пластов. При необходимости пакер-пробка может быть использована в качестве мостовой пробки при ремонте скважины, когда перепад давления на пакер-пробку снизу не превышает 30 МПа.
Технические характеристики
| Параметры |
Шифр изделия |
| ППМ2-140 |
ППМ2-146 |
| Условный диаметр обсадной колонны, мм |
140 |
146 |
| Минимальный внутренний диаметр обсадной колонны, мм |
118 |
124 |
| Максимальный внутренний диаметр обсадной колонны, мм |
127 |
132 |
| Глубина установки,м |
0-5000 |
0-5000 |
| Максимальный перепад давления между разобщаемыми зонами, в обсадной колонне, МПа |
30 |
30 |
| Наибольший наружный диаметр пробки, мм |
112 |
118 |
| Наименьший внутренний диаметр пробки, мм |
20 |
20 |
| Масса пакер-пробки, кг |
23,2 |
24,8 |
ИЗВЛЕКАЕМЫЙ ДВУХСЕКЦИОННЫЙ ПАКЕР ДЛЯ СЕЛЕКТИВНЫХ РАБОТ СПМ
Селективный интегральный пакер используется для изоляции определенной длины перфорации в стимуляционных работах и тестировании скважин. Сборка спускается в скважину с отключенным байпасовым элементом выше или ниже перфорации. Вращение труб НКТ в левую сторону приводит к закрытию байпаса и зацеплением с колонной нижними шлипсами. Требуемый вес трубы, нагружаемый на пакер пакерует пространство резиновыми элементами. Сборка может быть опрессована в неперфорируемой колонне. Пакер приводится в транспортное положение поднятием трубы и вращением вправо, для закрытия циркуляционного клапана и установки нижних шлицов в транспортное состояние. Если необходимо байпасовый элемент может быть открыт для циркуляции жидкости через пакер. Переустановка пакера в вышележащие интервалы может производиться поднятием инструмента и приложение нагрузки на него для работы снова. А для установки пакера в нижележащий интервал необходимо снять пакер и установить в транспортное положение для движения вниз.
Технические характеристики
| Обозначение |
Наружный диаметр колонны, мм |
Внутренний диаметр колонны, мм |
Наружный диаметр пакера, мм |
Наружный диаметр калибрующих колец, мм |
Присоединительные резьбы по ГОСТ 633-80 |
| СПМ-104 |
114,3 |
103,9 |
95,3 |
96,5 |
В60 |
| СПМ-116 |
127 |
115,8 |
101,6 |
108 |
В60 |
| СПМ-128 |
139,7 |
128,1 |
114,3 |
129,1 |
В60 |
| СПМ-154 |
168,3 |
153,6 |
141,2 |
143,7 |
В73 |
| СПМ-166 |
177,8 |
166,1 |
146,1 |
158,2 |
В73 |
| СПМ-228 |
244,5 |
228,6 |
206,2 |
215,9 |
В89 |
| СПМ-322 |
339,7 |
322,9 |
295,2 |
307,8 |
В114 |
 |
ЯКОРЬ 2ЯГ
Якорь 2ЯГ предназначен для удержания пакера на месте установки при проведении в скважинах ремонтных работ и операций по воздействию на пласт во всех макроклиматических районах по ГОСТ 16350-80. |
Технические характеристики
|
2ЯГ-118-50 |
2ЯГ-136-50 |
| Наружный диаметр, мм |
118 |
136 |
| Перепад давления, мПа |
50 |
50 |
| Условный диаметр обсадных труб, мм |
146 |
168 |
| Максимальный внутренний диаметр обсадных колонн, мм |
127,7 |
144,1 |
| Максимальное осевое усилие, воспринимаемое якорем при 50 мПа, кНт |
750 |
750 |
| Диаметр проходного отверстия, мм |
50 |
62 |
| Температура рабочей среды, 0С |
150 |
150 |
| Длина, мм |
510 |
510 |
| Масса, кг |
2,3 |
25 |
|
